轴接地环与绝缘轴承是解决轴承电腐蚀的两大主流方案。轴接地环依靠导电纤维旁路泄放轴电压，更适合变频电机改造以及放电型电流为主的工况；绝缘轴承依靠陶瓷涂层或者陶瓷滚动体切断电流通路，多用于新设备设计阶段抑制环流。在实际工程应用中二者并不是互斥关系，很多项目会采用非驱动端绝缘轴承搭配驱动端轴接地环的组合防护方案。本文从原理、适用场景、技术要点和常见误区四个方面对比两条技术路线，方便工程师结合现场工况选型。
采用变频驱动的电机普遍存在轴电压风险。逆变器高频开关动作会在定子和转子之间产生共模电压，通过绕组与转轴之间的寄生电容耦合，在转轴上感应出轴电压。轴承内部润滑脂形成的油膜厚度只有微米级别，属于很脆弱的绝缘层。当轴电压累积超过油膜击穿阈值，一般在 20V 至 50V 区间，油膜就会被击穿，产生类似放电加工的电火花。
每一次放电都会在轴承滚道表面留下微小熔坑。电火花持续作用叠加轴承自身振动，滚道表面会慢慢形成磨砂状腐蚀面，进一步发展成规律的搓板纹。电机随之出现运行异响、振动增大，轴承提前失效。
设备工程师和采购人员需要重点留意这几点：
两条防护思路完全不同，一种是给轴电流搭建低阻泄放通道，另一种是直接切断电流通路。

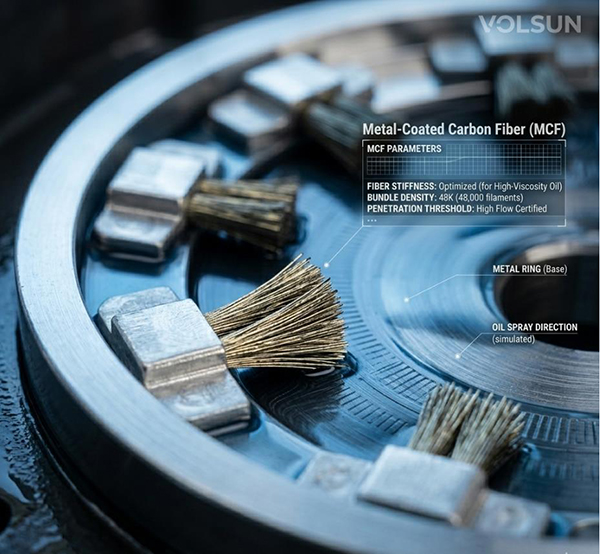

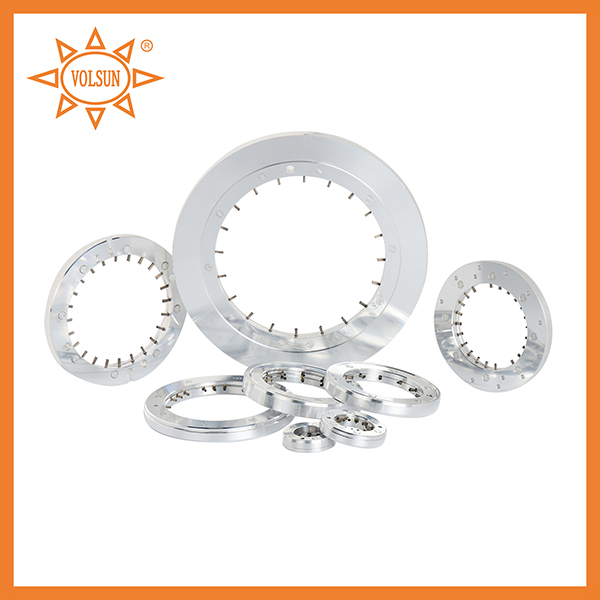

轴接地环也叫导电环、轴接地刷，由金属环体和导电微纤维组成，安装在电机轴端部或者轴伸出段。导电纤维刷柔性贴合轴表面，为轴电流提供低阻抗对地旁路，电流绕过轴承直接泄放到大地，轴电压被钳位在很低水平，通常数伏以内。轴承不再成为电流通路，油膜击穿的条件也就不存在。
绝缘轴承依靠绝缘结构阻断电流，主要分为两类。 涂层绝缘轴承，在内圈或者外圈表面等离子喷涂氧化铝绝缘涂层，涂层厚度一般 100 到 200 微米，直流击穿电压大多在 1kV 至 3kV，具体参数以轴承厂家正式资料为准。 混合陶瓷轴承，采用氮化硅陶瓷球或者陶瓷滚子作为滚动体，陶瓷材料本身不导电，阻断电流效果更强，但采购成本更高。
绝缘轴承存在两个固有的局限性。 第一，高频工况防护能力下降。薄绝缘涂层具备介电特性，高频环境下呈现容性，位移电流可以穿过涂层，等效阻抗随频率升高而降低。在碳化硅逆变器这类高频工况下，涂层绝缘轴承抑制放电型电流的效果会打折扣。 第二，只能保护单只轴承。绝缘结构仅仅切断流经这只轴承的电流，轴电压本身并没有消除，转轴依旧处于悬浮电位，放电有可能转移到联轴器、齿轮箱或者下游设备轴承上。
存量变频电机反复出现电腐蚀，频繁更换轴承，优先选用轴接地环。不需要更换原有轴承，停机改造时间短，整体投入可控。 新项目设备设计阶段，故障以环流型电流为主，优先选用绝缘轴承，一般布置在非驱动端，在设计之初断开环流回路，不需要额外增加外部配件。 800V 碳化硅电驱动系统，推荐绝缘轴承搭配轴接地环的组合方案。这类工况放电型电流和环流同时存在，单一防护手段很难全覆盖。 电机轴向安装空间有限，无法外置接地环，选用绝缘轴承或者绝缘端盖，不会占用轴向空间。 风电发电机这类检修成本很高的设备，可以选用耐磨型轴接地环或者组合防护方案，提前泄放轴电压，规避高额停机损失。海上、山地等特殊环境，需要选用适配环境耐受等级的产品。 粉尘、油污较重的工业现场，如果选用轴接地环，必须配套定期维护计划。污染物覆盖纤维接触面会造成旁路失效。
轴接地环，防护机理是搭建低阻抗旁路泄放电流；可以把轴电压稳定钳位到接近零；宽频段下都可以保持低阻抗通路；适合存量设备改造，不用更换轴承；采购成本相对更低；导电纤维属于磨损件，需要定期检查接触面；常见失效形式为纤维磨损，轴表面油漆、油污、锈蚀升高接触阻抗。
绝缘轴承，防护机理是阻断电流通路；无法消除轴电压，转轴会保持悬浮状态；薄涂层在高频下呈容性，阻抗下降，具体性能参考厂家资料；需要更换轴承，更适合新项目设计选型；成本明显高于普通轴承，部分资料显示成本上升幅度可达 150% 至 200% 以上，最终价格以实际询价为准；基础状态下免维护，但拆解检修时绝缘涂层容易划伤破损；常见失效模式为涂层击穿破损，放电转移至下游设备。
第一步先区分电流类型，放电型轴对地放电和轴轴承机座环流，对应的处理方案不一样。条件允许时在设备运行状态测量轴电压，观察轴承滚道腐蚀形貌再确定方案。 第二步梳理设备边界条件，评估是否允许停机更换轴承、轴向安装空间是否充足、检修窗口时长，存量改造项目优先根据这些条件筛选方案。 第三步轴接地环安装位置，必须露出金属导电基体。轴表面油漆、氧化皮、油污都会造成旁路失效，轴表面处理是安装质量的核心。 第四步不要简单二选一。两端全部采用绝缘轴承却不设置轴电压泄放通道，放电风险会转移到联轴器、齿轮箱。行业成熟方案是非驱动端绝缘搭配驱动端轴接地环。 第五步防护部件安装完成后，复测轴电压，确认绝缘或者电压钳位效果达标，再投入设备运行。
误区一，更换新轴承就能解决电腐蚀。轴电压产生的根源没有消除，新轴承油膜依旧会被击穿，故障复发只是时间问题。 误区二，依靠润滑脂实现绝缘防护。再好的润滑脂也只能延缓油膜击穿，油膜击穿阈值维持在 20V 到 50V 区间，无法从根源阻止电火花放电。 误区三，电机两端都装绝缘轴承安全性更高。转轴被完全隔离，没有可控的放电通道，放电会转移到联轴器、齿轮箱轴承等下游部件，故障转移到检修难度更大的位置。 误区四，轴接地环安装完成之后不需要维护。导电纤维属于磨损件，粉尘油污覆盖接触面会持续降低旁路泄放能力，需要纳入日常点检清单。 误区五，停机状态用万用表测量轴电压就可以判定风险。轴电压属于运行下的高频瞬态信号，静态测量或者普通表笔采集的数据参考价值有限，推荐使用高阻抗探头在设备带载运行时检测，具体测量规范参考设备和元器件厂家标准。
Q1：绝缘轴承装上之后一定可以防止电腐蚀吗？ A：不一定。涂层绝缘轴承对于直流和低频环流阻断效果稳定。但高频工况下，薄涂层会产生容性耦合，部分位移电流可以穿透涂层，防护能力下降。同时绝缘轴承只能保护自身这一处轴承，轴电压依旧存在，需要评估转轴上其他导电部件的放电风险。
Q2：轴接地环会磨损吗，使用寿命怎么样？ A：导电纤维属于可磨损配件，使用寿命和转速、轴表面粗糙度、现场粉尘油污环境、纤维材质相关，不同系列产品差异较大，最终参考厂家实测数据。工程应用中建议把轴接地环作为需要周期性点检的功能件，而不是一次性安装无需维护的零件。
Q3：800V 平台电腐蚀风险为什么更高？ A：两个因素叠加。母线电压提升带来更高幅值的共模电压，轴电压更容易突破油膜击穿阈值；碳化硅器件开关速度快，电压变化率大，对寄生电容激励更强，单位时间内轴承放电概率上升。行业普遍认为 800V 碳化硅电驱系统需要完整的轴电流防护架构。
Q4：拆检已经发现轴承出现搓板纹，该怎么处理？ A：更换受损轴承只是第一步。必须同步治理轴电流路径，加装轴接地环或者核查现有绝缘方案是否配套泄放通道，否则故障复发概率很高。维修完成后建议复测轴电压，确认防护措施有效。
