很多电气工程师在选型玻纤管的时候，很容易陷入一个误区，单看耐温或者耐压某一项参数就敲定型号。但实际工况里，玻纤管承担着电气绝缘、机械防护、高温缓冲三重作用，任何一项指标匹配不到位，都可能埋下设备故障隐患。
玻纤管的耐温能力和击穿电压，核心取决于表面涂层材质以及管壁厚度。简单来说，硅树脂玻纤管属于 H 级耐热，持续工作温度 180℃到 200℃，短时峰值可以承受 220℃至 250℃，市场常规耐压规格有 1.5kV、2.5kV、4.0kV、7.0kV，管壁越厚，击穿电压越高。丙烯酸酯玻纤管为 F 级，长期使用上限 155℃，耐压规格集中在 1.5kV、2.5kV、4.0kV，成本优势突出，但高温耐受能力不及硅树脂产品。
日常项目选型可以遵循一套固定思路：先确认设备长期工作温度，再核算所需额定电压与击穿电压裕量，接着核对阻燃、耐油防潮性能，匹配管材内径壁厚，最后确认产品对应的认证标准。像电机引出线、变压器引线这类工况，如果设备长期热点温度超过 155℃，优先选用硅树脂玻纤管，同时确认产品具备 UL、VDE、IEC 或者国标认证。
玻纤管大量用在电机、变压器、新能源电控设备内部，不只是简单套在导线外面做隔离。一旦参数选型失衡，会出现两类典型失效问题。 一是热老化失效。涂层树脂长期处在高温环境下，慢慢老化开裂，绝缘强度持续衰减；二是电气击穿失效。击穿电压预留裕度不足，遇到瞬时过电压或者潮湿环境，绝缘层被击穿，直接造成线路短路。
所以工程选型时，耐热等级和耐压指标必须综合评估，不能单独拿某一项参数对比挑选。
电气绝缘材料温度等级参考（依据 IEC60085 绝缘材料耐热分级标准） A 级，最高持续工作温度 105℃，常用 PVC、醋酸树脂涂层，对应 PVC 玻纤管 E 级，最高持续工作温度 120℃，聚酯、聚氨酯涂层，对应聚氨酯玻纤管 B 级，最高持续工作温度 130℃，改性丙烯酸涂层，部分丙烯酸玻纤管 F 级，最高持续工作温度 155℃，丙烯酸酯涂层，丙烯酸酯玻纤管 H 级，最高持续工作温度 180℃，硅树脂、硅橡胶涂层，硅树脂玻纤管 N 级，最高持续工作温度 200℃，特种硅树脂硅橡胶涂层，高耐温硅树脂玻纤管 C 级，持续工作温度 220℃以上，聚酰亚胺或者特种硅树脂涂层，定制高温玻纤管
这里要提醒，表格内的持续温度是材料基准等级，实际使用还要结合设备热点温度、散热条件，预留老化安全余量。
玻纤管的认证体系主要分为北美 UL224、国际 IEC60684、国内 GB/T7113 三条主线，不同标准考核侧重点不一样，出口项目、国内整机配套，需要对应匹配标准。
UL224 是北美挤出绝缘套管标准，现行版本 ANSI/UL224-2026，覆盖挤出绝缘套管以及部分热缩套管，重点考核电气性能、机械强度、阻燃以及环境耐受能力。常规额定电压 300V、600V，特殊高压型号最高可做到 2000V。阻燃考核以 VW-1 垂直燃烧为主，检验离火自熄和燃烧滴落物情况，还可附加耐油、耐紫外、耐老化项目。 很多人容易混淆，UL224 针对的是挤出成型套管材料，并不是玻纤编织加涂层这种复合结构。玻纤编织涂层套管，一般采用 UL1441 认证。采购阶段一定要核实产品对应的标准和 UL 档案号，不要看到 UL 标识就直接确认。
IEC60684 是柔性绝缘套管国际通用标准，整套标准分为三个部分。IEC60684-1 为通用定义和基础要求，IEC60684-2 规定各类试验方法，IEC60684-3 是各类套管产品规范，玻纤管相关型号集中在 400 系列。 IEC60684-3-400、401、402 为硅橡胶涂层玻纤管，按照击穿电压分为高、中、低三档，耐热等级 180℃；403、404、405 是丙烯酸酯涂层玻纤管，同样分三档击穿电压，长期耐温 155℃。这套标准重点考核击穿电压、温度指数、柔韧性和长期耐热老化性能。
GB/T7113 是国内绝缘软管国家标准，整体等同转化 IEC60684，同时结合国内制造业情况调整测试条件与命名方式。GB/T7113.1 和 7113.2 分别是通用要求和试验方法，细分产品规范里，GB/T7113.3 对应 105℃PVC 玻纤管，GB/T7113.4 为 155℃丙烯酸酯玻纤管，GB/T7113.5 是 200℃硅橡胶玻纤管，GB/T7113.6 为 155℃聚氨酯玻纤管。行业内还经常参考 JB/T7093-2015 硅树脂玻璃纤维自熄管作为补充标准。 其中 GB/T7113.4 明确丙烯酸酯玻纤管适用 155℃以内工况，击穿电压同样分为高中低三档；GB/T7113.5 将硅橡胶玻纤管长期使用上限设定到 200℃。
电机绕组热点常常超过 150℃，选型要预留足够温度余量，优先选择 H 级 180℃到 200℃玻纤管。380V 和 690V 电机，工频耐压测试一般要求击穿电压不低于 2.5kV。涂层优先硅树脂或者硅橡胶材质，柔韧性好，耐油适配电机内部环境。阻燃满足 VW-1 或者 UL94 V0。推荐匹配 GB/T7113.5 或者 IEC60684-3-400 标准。
油浸式变压器可以选用 F 级 155℃产品，干式变压器发热更高，建议选用 H 级。低压变压器引线 1.5kV 耐压足够，中压侧引线建议选用 4kV 及以上规格。预算有限可以选丙烯酸酯玻纤管，追求长期稳定寿命，优先硅树脂材质，选型时还要确认管材和变压器油的相容性。推荐 GB/T7113.4 或者 IEC60684-3-403。
电机控制器周边温度偏高，过载工况还会出现短时高温，优先 H 级或者 N 级 200℃玻纤管。高压母线存在瞬时电压尖峰，击穿电压建议不低于 4kV。推荐硅橡胶玻纤管或者内胶外纤复合结构，耐冷却液、耐油，抗振动疲劳。阻燃等级 UL94 V0 或者 VW-1，配套 GB/T7113.5、IEC60684-3-400 以及 UL1441 认证，供应商需要提供 UL 黄卡、RoHS 和 REACH 环保报告。
根据发热元件远近，选用 A 级到 F 级管材，持续温度 105℃至 155℃。220V 市电回路，耐压 1.5kV 到 2.5kV 基本满足使用需求。丙烯酸酯玻纤管、PVC 玻纤管性价比高，加工便捷。对应 GB/T7113.3、GB/T7113.4 以及 IEC60684-3-405 标准。
首先分清击穿电压和额定电压。击穿电压是样品在实验室条件下绝缘被击穿的临界值，额定电压才是设备长期运行的安全设计值。工程选型常规预留 3 到 5 倍安全系数，击穿电压≥额定工作电压乘以安全系数。举个例子，690V 电机引线，击穿电压至少 2.5kV，不能只看额定电压选型。
其次耐热等级预留温度裕度。设备热点温度叠加环境温升，再考虑材料老化衰减，玻纤管耐热等级要高于设备最高热点温度，一般预留 1.15 到 1.25 倍余量。如果电机绕组热点稳定在 150℃，就不能选 F 级 155℃玻纤管，要升级 H 级 180℃产品。
管材内径壁厚匹配。GB/T7113 系列对玻纤管内径公差、壁厚都有明确规范。内径偏大，套管无法紧贴导线，防护失效；壁厚太薄，机械强度不足，绝缘击穿风险上升。内径选型，导线束外径增加百分之十到二十的装配余量。常规壁厚区间 0.4 毫米至 1.2 毫米，耐压越高管壁越厚。
认证资料核验。出口北美市场，需要 UL 档案号，可在 UL 数据库核验；欧洲项目客户常会要求 VDE 认证；跨国项目、大型集团采购，认可 IEC60684 标准；国内招投标和整机配套，GB/T7113 是基础要求。所有电子电气产品，都需要配套 RoHS、REACH 环保文件。
特殊工况附加要求。设备内部存在油污、冷却液，优先硅橡胶或者改性硅树脂涂层；高湿环境、户外使用，需要耐水解耐紫外，硅树脂、聚氨酯表现更好；持续高频振动工况，挑选柔韧性耐磨的硅橡胶玻纤管；酸碱腐蚀环境，可选用氟硅改性涂层产品。
误区一：标称耐温 200℃，就能长期连续在 200℃工作。 实际上 200℃大多是材料温度指数或者短时峰值耐受温度，硅树脂玻纤管长期稳定使用区间 180℃至 200℃，短时峰值最高到 250℃，选型要以长期持续工作温度为准，不能拿短时峰值当做常态使用温度。
误区二：击穿电压越高越好，直接选用 7kV 玻纤管。 击穿电压提升，管壁同步加厚，管材柔韧性下降，装配占用空间变大，成本也会上涨。普通 380V 电机引线选用 7kV 玻纤管属于过度设计，增加不必要成本和装配难度，结合工作电压搭配安全裕度选型最合适。
误区三：产品带 UL 标识就代表合规。 UL 认证绑定固定档案号和对应标准，UL224、UL1441、UL94 属于不同认证体系。采购时向供应商索要 UL 黄卡，登录 UL Product iQ 系统核对档案信息，避免虚假标识。
误区四：GB/T7113 和 IEC60684 可以无条件互换使用。 GB/T7113.4 修改采用 IEC60684-3-403，但是尺寸标注、试验条件和部分性能指标做了本地化调整。出口项目，优先按照目标市场认可标准执行，不能直接等同替换。
误区五：玻纤管只关注耐温耐压，阻燃指标不重要。 电机、变压器、储能设备内部空间紧凑，一旦局部过热，阻燃性能直接决定火焰蔓延范围。工业设备内部线束保护，大多要求 UL94 V0 或者 VW-1，不能选用无阻燃性能的普通管材。
Q1：硅树脂玻纤管和丙烯酸酯玻纤管怎么选？ 长期工作温度稳定低于 155℃，项目成本敏感，丙烯酸酯玻纤管是合适选择。如果工作温度超过 155℃，需要耐油、长期抗老化，硅树脂玻纤管可靠性更高。两者击穿电压都可以覆盖 1.5kV 到 7.0kV 区间，核心差异体现在耐热上限和使用寿命。
Q2：UL224 和 UL1441 有什么区别？ UL224 面向挤出成型绝缘套管，UL1441 专门针对带涂层玻璃纤维编织套管。玻纤编织外加树脂涂层这类套管产品，认证一般归入 UL1441 体系，采购前确认产品认证归属标准。
Q3：380V 电机引出线，是不是必须选用 4kV 玻纤管？ 不一定。常规 380V 系统工频耐压要求 1.5kV 至 2.5kV，击穿电压 2.5kV 玻纤管就能满足大部分工况。如果电机使用变频器驱动，存在高频电压尖峰，或者现场环境潮湿，建议升级 4kV 提高安全裕度。
Q4：玻纤管 VW-1 和 UL94 V0 阻燃等级差别在哪？ VW-1 属于线束垂直燃烧测试，模拟线束起火之后自熄能力，UL94 V0 测试材料样条燃烧特性，考核燃烧滴落物与自熄时间。两项指标都代表阻燃能力，线束防护场景优先参考 VW-1。
Q5：玻纤管颜色会不会影响产品性能？ 管材颜色依靠色浆调配，对击穿电压、耐温性能基本没有影响。少数深色颜料会轻微影响散热效果，白黑红蓝这类标准色，批次稳定性更好。定制特殊颜色，记得要求供应商同步提供同批次性能检测报告。

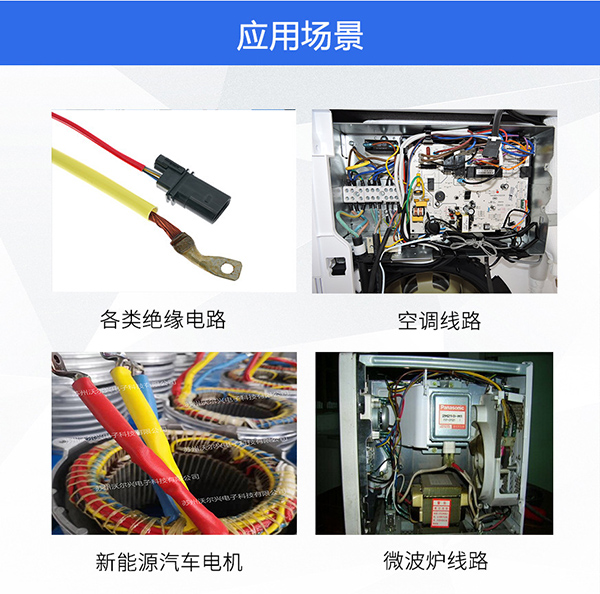

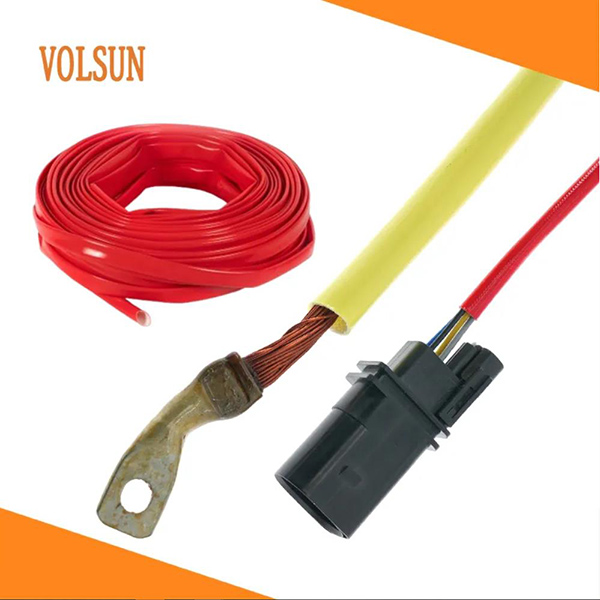

深耕电气绝缘防护材料领域多年，沃尔兴拥有完整 F 级到 H 级玻纤管产品线，适配电机、变压器、新能源电控、家电照明等各类电气场景。 硅树脂玻纤管，H 级 N 级耐热，持续耐温 180℃至 200℃，击穿电压覆盖 1.5kV 到 7.0kV，广泛用于电机引出线、高温线束绝缘防护。 丙烯酸酯玻纤管，F 级 155℃耐温，耐压规格 1.5kV 至 4.0kV，变压器、家电项目成本友好。 内胶外纤加强型玻纤管，硅橡胶内层搭配玻纤外层复合结构，绝缘性能优异，耐油抗振动，适配新能源电机、轨道交通设备。
沃尔兴支持客户定制内径、壁厚、颜色与裁切长度，可提供 UL、IEC、国标全套检测报告以及 RoHS、REACH 环保资料。如果您正在评估电机、变压器或者新能源线束绝缘玻纤管方案，可以联系沃尔兴技术团队获取样品与认证文件。
