新能源汽车行业正从400V平台向800V甚至更高电压平台过渡。全球电子导热灌封胶市场规模在2025年约为8.43亿美元，预计到2032年将增长至21.4亿美元，复合年增长率约14.3%，其中新能源汽车领域的增长是核心驱动力之一。【数据来源：pmarketresearch.com市场研究报告，2025年数据】
800V平台带来的技术变化主要体现在三个方面：
第一，电场强度大幅提升。 系统工作电压从400V升至800V，峰值过冲可达1200V，而电驱集成化使得内部绝缘间距被压缩，材料内部承受的电场强度显著增加。传统400V平台灌封胶击穿电压≥15 kV/mm即可满足要求，800V平台建议选用击穿电压≥20 kV/mm的产品。
第二，碳化硅（SiC）功率器件引入高频脉冲。 SiC器件的电压上升率（dv/dt）通常超过50 V/ns，远高于传统IGBT。高频脉冲会在灌封胶体内部微小气孔或剥离界面引发局部放电（电晕放电），加速高分子材料降解，导致绝缘失效。
第三，热流密度攀升。 SiC芯片的功率密度大，结温常年工作在175°C以上，要求灌封材料同时具备高导热系数和优异的耐热性能。800V平台下电控单元热流密度可突破8 W/cm²，仅靠散热片已难以满足结温<125°C的要求。
介电强度是灌封胶在电场作用下不被击穿的能力。400V平台要求≥15 kV/mm，800V平台建议≥20 kV/mm，对于SiC高频脉冲工况，需在高温（150°C）动态条件下验证。介电强度不足会导致绝缘击穿，引发短路甚至热失控。
导热系数决定灌封胶将热量从发热元器件传导至散热结构的效率。根据行业选型实践：
需注意，导热系数的实验室标称值与实际有效导热存在差异，填料沉降、气泡等工艺因素会使实际导热偏低。
UL94 V0级阻燃是新能源汽车和储能设备的基础准入要求，属于不可妥协的选型标准。它能够有效遏制火势蔓延，降低热失控风险。
灌封胶与芯片、PCB板材、金属壳体的CTE不匹配，会在长期冷热循环中产生应力累积，引发脱焊、胶体开裂等故障。有机硅材料CTE偏大但模量低、应力小，抗疲劳性强；环氧材料CTE较低但固化硬度高，应力集中明显。选型时需根据工况权衡。
在SiC高频高压脉冲下，灌封胶内部微观缺陷处的局部放电会持续侵蚀高分子链段。传统有机硅的耐电晕能力较弱，新型配方通过引入无机纳米填料（如TiO₂、SiO₂或层状硅酸盐）构建微观界面，均化局部电场，可将局部放电起始电压（PDIV）提升30%以上。
电机控制器是核心功率部件，IGBT和SiC模块发热量大，长期承受振动与宽温冲击。适合选用有机硅体系灌封胶，导热系数2.0 W/m·K可满足散热需求，低模量特性可避免冷热开裂，搭配V0阻燃和高绝缘性能适配各类乘用车电控系统。
电芯封装需兼顾导热散热与结构固定，适合选用聚氨酯体系或环氧体系产品。根据圆柱、方形、软包等不同电芯类型，匹配对应粘度配方，平衡性能与成本。

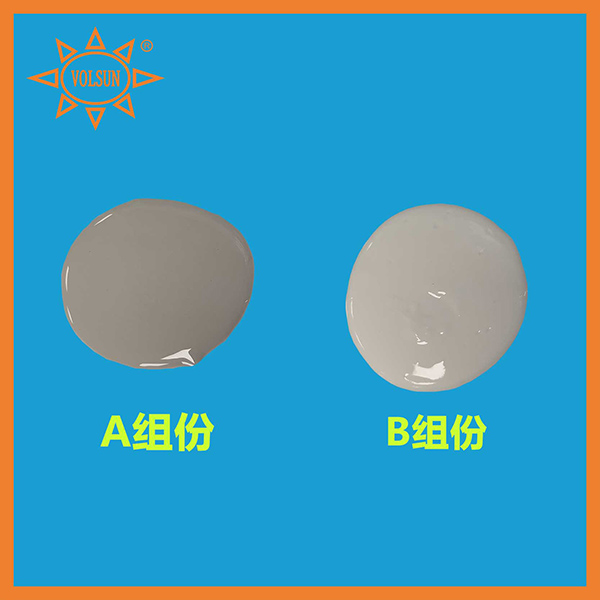

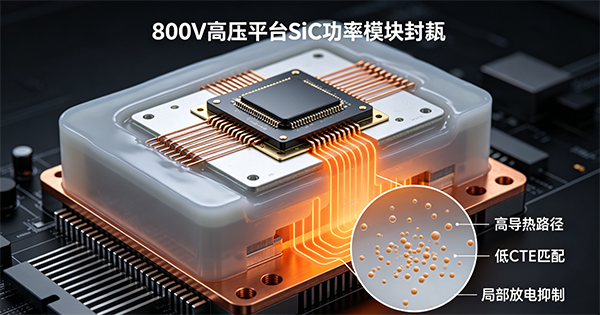

SiC模块正在向模塑成型工艺演进，要求灌封/塑封材料兼具高Tg（≥180°C）、低CTE（10–22 ppm/°C）和高导热。这对材料配方设计提出了极高要求。
|
指标 |
400V平台要求 |
800V平台建议 |
测试标准 |
|
介电强度 |
≥15 kV/mm |
≥20 kV/mm |
IEC 60243-1 / GB/T 1695 |
|
导热系数 |
0.8–1.5 W/m·K |
2.0–3.0 W/m·K（SiC模块） |
ASTM D5470 |
|
阻燃等级 |
UL94 V0 |
UL94 V0 |
UL 94 |
|
热膨胀系数 |
匹配芯片/基材 |
更低CTE，减少应力 |
ASTM D696 |
|
耐电晕寿命 |
无强制要求 |
≥100小时（50 kV/μs脉冲下）【待确认】 |
IEC 60343 |
|
工作温度范围 |
-40°C~+150°C |
-40°C~+200°C |
— |
|
体积电阻率 |
≥1.0×10¹⁴ Ω·cm |
≥1.0×10¹⁵ Ω·cm |
IEC 60093 |
选型时还需关注以下工艺参数：
误区一：导热系数越高越好。 导热系数越高，填料添加越多，粘度会明显上升，灌封排气难度变大。盲目追求高导热系数可能牺牲工艺性，反而增加气泡不良率。应根据实际发热功率选择。
误区二：只看常温测试数据。 800V平台下SiC芯片结温可达175°C以上，常温下测试合格的介电强度在高温下可能大幅衰减。必须在高温动态条件下验证关键电气参数。
误区三：忽视CTE匹配。 不同材料体系的热膨胀系数差异很大。CTE不匹配在单次温度循环中可能看不出问题，但在车规级-40°C~150°C的冷热冲击循环测试中，数百次循环后会引发应力开裂。
误区四：有机硅和环氧可以随意替换。 两种材料体系各有适用场景：有机硅弹性好、耐温宽、可返修，但CTE偏大、耐电晕能力弱；环氧粘结力强、CTE低、绝缘好，但硬度高、不可返修、抗冲击差。替换时需全面评估。
Q1：800V平台必须用环氧体系灌封胶吗？
不一定。800V平台选型应基于具体应用部位和工况。电机控制器等需要柔性和宽温适应性的场景，有机硅体系仍然适用，但需选择耐电晕能力增强的配方。SiC功率模块等对绝缘强度和CTE要求极高的场景，改性环氧体系更具优势。
Q2：导热系数2.0 W/m·K是否足够应对800V电控系统？
对于多数乘用车电机控制器，2.0 W/m·K可满足散热需求。但对于大功率SiC电控模块，建议选择2.0–3.0 W/m·K甚至更高导热系数的产品，同时配合良好的散热结构设计。
Q3：灌封胶的气泡对800V系统有什么影响？
气泡是局部放电的根源。在高频高压脉冲下，灌封胶内部微小气孔处的局部场强会超过空气游离电场强度，引发持续局部放电，加速材料降解。因此800V系统灌封必须严格控泡，建议采用真空脱泡工艺。
Q4：如何判断灌封胶是否适合800V平台的长期可靠性？
关键测试包括：温度循环测试（-40°C~150°C，1000次以上）、高温高湿测试（85°C/85%RH，1000–2000小时）、振动测试、局部放电起始电压测试（高温动态条件）。这些测试能够反映材料在长期极端工况下的可靠性表现。
沃尔兴VS-TP系列导热灌封胶覆盖有机硅、环氧和聚氨酯三大材料体系，专为新能源汽车三电系统设计：
沃尔兴可根据客户具体工况（电压平台、功率等级、工作温度、腔体结构）提供定制化灌封方案和免费试样，协助进行热仿真分析和工艺验证。
如果您正在为800V电驱系统、SiC功率模块或储能设备选型导热灌封胶，欢迎联系沃尔兴技术团队获取针对性的选型建议和免费试样。您可前往沃尔兴官网www.volsune.com提交"灌封胶+器件类型"测试需求，技术团队将根据您的电压平台、发热功率和工艺条件匹配材料方案并提供工艺指导。
