1. 导电环是什么

导电环（Shaft Grounding Ring，简称 SGR，又称轴接地环、轴电流导电环）是安装在电机轴端的防护器件。它的作用一句话概括：给轴电流一条低阻抗的泄放通道，让电流不经过轴承。

电机轴承是滚动接触结构，内部油膜薄、放电阈值低。一旦轴电流被迫从轴承"借道"，每一次放电都像微小的电火花，长期累积就会造成轴承电蚀——这是电机行业中典型的隐性失效模式。

2. 轴电流从哪里来

轴电流不是凭空产生的，主流来源有三类：

（1）共模电压与寄生电容耦合 变频器/逆变器采用 PWM 调制，电机绕组与定子、转子之间存在寄生电容。高频开关的共模电压通过寄生电容耦合到转子轴，形成"dV/dt 感应电流"，这是最常见的轴电流来源。

（2）磁路不对称 电机定子铁心叠片工艺、磁路不对称会感生出轴电压。虽然幅值一般不高，但在高速电机上依然可能突破油膜放电阈值。

（3）接地回路问题 设备接地不良时，外部干扰电流会沿着机壳-轴承-轴-负载的路径形成回路，把轴承当成"导体"用。

需要特别指出：随着 800V 高压平台和 SiC 功率器件的规模化应用，母线电压高、开关频率快、dv/dt 陡峭，轴电流的能量和频次都在显著上升，轴承电蚀问题不再是偶发个案，而是电驱可靠性设计必须正面应对的课题。

3. 轴电流怎么电蚀轴承

轴电流流过轴承时，会在滚道与滚动体之间击穿油膜放电，造成的后果是渐进式的：

电蚀的特点是"悄无声息"——运行初期几乎没有异常，等到噪声和振动变大时，轴承往往已经接近报废。对产线或设备终端来说，这往往意味着一次本可避免的停机和维修成本。

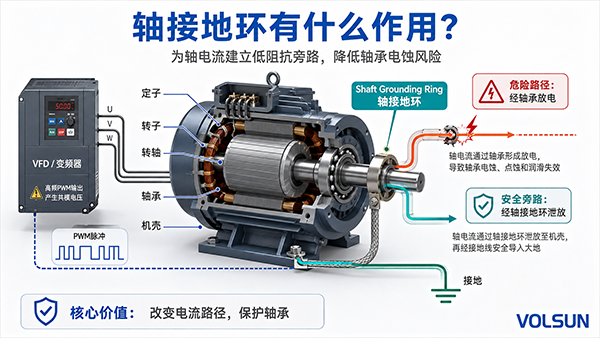

4. 导电环如何泄放轴电流

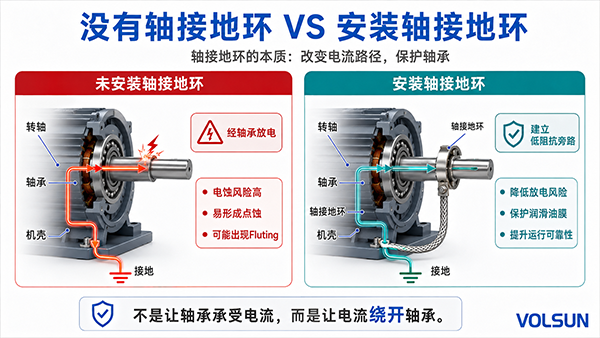

导电环的原理并不复杂：在轴与机壳（地）之间建立一条比轴承更"好走"的低阻抗路径。

安装导电环后，轴电流优先从导电环的导电介质流过，通过碳纤维等柔性导电材料与轴表面保持接触，再经导电环本体与接地端形成回路，将电流直接导入机壳地。轴承不再承担泄放功能，油膜保持完整，电蚀风险被从源头切断。

技术上的难点在于三个"既要又要"：

• 既要导电稳定：长期运行中导电介质与轴表面要保持可靠接触，接触电阻不能随磨损、污染而劣化
• 既要耐磨耐久：与高速旋转的轴面长期摩擦，导电材料要有足够的耐磨寿命
• 既要安装适配：不同电机结构、轴径、转速差异大，产品要兼顾装配便利与通用性

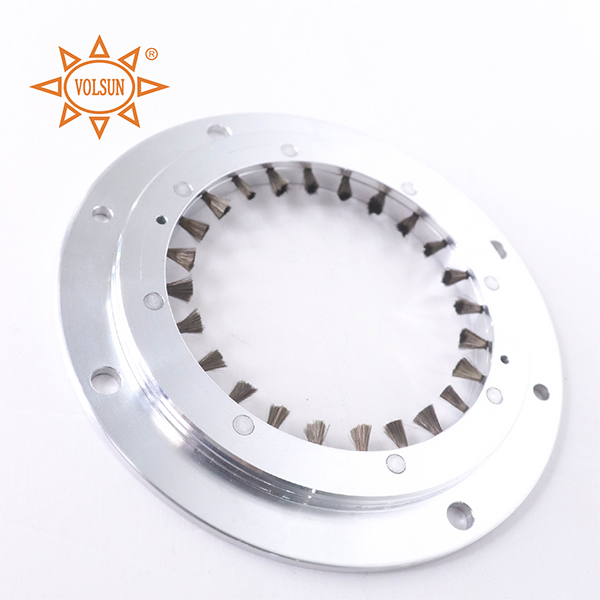

5. 沃尔兴第三代导电环技术要点

沃尔兴第三代导电环（SGR）的核心特点是采用金属化碳纤维作为导电介质，通过材料配方与结构设计优化，为轴电流提供持续稳定的泄放通道。该产品在 TMC2026 国际汽车动力系统技术年会获"创新技术认可"，其纤维基高导轴接地防护环亦荣获"2026 电驱动创新技术奖"。

围绕实际应用需求，产品主要从三个方向持续优化：

1. 稳定导电：优化导电材料及纤维结构设计，确保长期运行中导电性能稳定
2. 耐久可靠：提升导电纤维耐磨性能与接触结构稳定性，延长使用寿命、降低维护成本
3. 安装便捷：兼顾产品适配性与装配效率，便于不同电机结构安装

具体规格参数（接触电阻、适用轴径范围、耐磨寿命等）请以产品技术数据表为准

 [请联系销售索取导电环技术资料]。

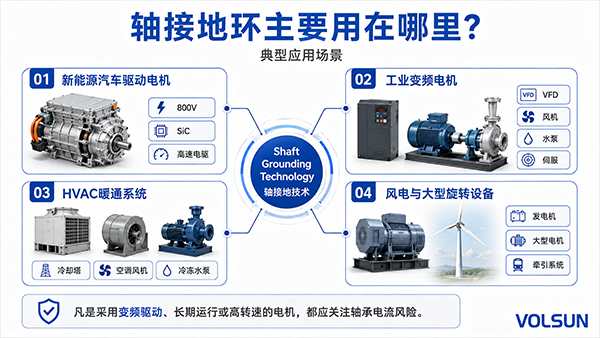

6. 适用场景与选型提示

第三代导电环目前主要应用于：

• 新能源汽车驱动电机
• 工业变频电机（VFD 应用）
• 高速电机
• 轨道交通及其他电驱动系统

选型提示：判断是否需要导电环，可先看三个信号——是否变频驱动、是否高速/高功率密度、是否出现轴承频繁失效。三者命中越多，轴电流防护的必要性越高。建议在电机设计阶段就预留导电环安装位，比事后改造的成本低得多。

需要轴电流防护方案支持，可提供电机工况（转速、轴径、安装空间、变频参数）给沃尔兴技术团队评估选型。
