继上一节我们介绍了什么是卡扣式硅橡胶绝缘护套管，本节介绍卡扣式硅橡胶绝缘护套管的相关技术参数。
卡扣式硅橡胶绝缘护套管技术指标
|
序号 |
检测项目 |
标准要求 |
试验方法 |
|
1 |
电气强度试验 |
≥20 kV/mm |
GB/T 1408.1-2006 |
|
2 |
体积电阻率 |
≥1×1014Ω·cm |
GB/T 1410-2006 |
|
3 |
介电常数 |
2～3 |
GB/T 1409-2006 |
|
4 |
邵氏硬度 |
70±5度 |
GB/T 531 |
|
5 |
机械性能： |
|
GB/T 528 |
|
5.1 |
老化前： |
|
|
|
抗张强度 |
≥4.0 MPa |
|
|
断裂伸长率 |
≥200% |
|
5.2 |
老化后(180℃×7d）： |
|
|
|
抗张强度变化率 |
±30% |
|
|
断裂伸长率变化率 |
±30% |
|
6 |
低温伸长率(-15℃×2h) |
≥20% |
GB/T 2951.4-1997 |
|
7 |
低温柔韧性(-50℃×4h) |
无裂纹 |
UL224-2004 |
|
8 |
高温抗开裂(155℃×2h) |
无裂纹 |
GB/T2951.6-1997 |
卡扣式硅橡胶绝缘护套管包装清单
-
卡扣式硅橡胶绝缘护套管
-
高强度扎带
-
RTV室温粘合硅橡胶。
-
高性能防水密封胶带（选配）

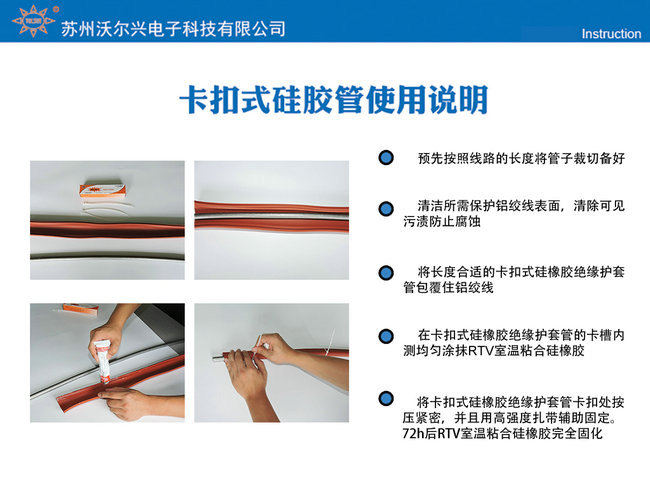

卡扣式硅橡胶绝缘护套管安装方法
卡扣式硅橡胶绝缘护套管电压等级与壁厚等级对应表
|
电压等级 |
≤10kV |
≤35kV |
≤110kV |
≤220kV |
|
对应壁厚 |
2.0±0.3mm |
3.0±0.4mm |
4.0±0.5mm |
6.0±1.0mm |
