母排热缩管定义,技术参数,选型等综合介绍
文章出处：原创
责任编辑：admin
作者：VOLSUN
人气：
发表时间：2019-07-01 09:30
【大
中
小】
本章介绍母排热缩管的定义，行业执行标准，技术参数以及常规的选型推荐。

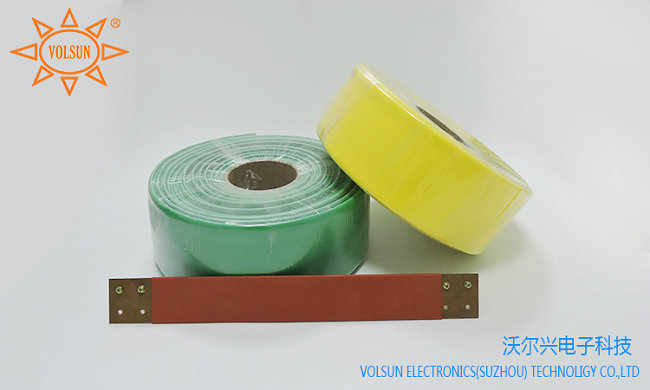

母排热缩管定义：用于母线铜排绝缘的热缩。本质：热缩管
与热缩管的区别:比一般热缩管更具有绝缘性能，这个性能是一般是由厚度来实现的
用途：安全防护或者缩短安全距离的绝缘作用。
母排热缩管执行标准：GB/T1059-2007（国标）
• 检测方法及意义：纵向收缩率《±10%。（沃尔兴标准《±8%）
• 向收缩率/热缩倍率：》50%
• 壁厚不均匀度：《30%
• 计算方法w%=（w厚-w薄）/w厚
材料技术指标
• 硬度：《90% （基本就是手感越软越好）
• 抗张强度/拉伸强度/抗拉强度：》8MPa
• 断裂伸长率：》300%
• 体积电阻率10E14Ω·cm
• 介电强度/击穿强度》25KV/mm
• 工频电压测试42KV（10kv母排）95KV（35KV母排）
• 雷电击穿电压测试75KV（10kv母排）；185KV（35KV母排）。
工频电压测试方法
将长度不少于1000mm的母线用热缩管收缩在其适应的矩形母排上，在与收缩后的绝缘母排平行放置另一个相同规格的母排，两母排之间的间隔对10KV母线用热缩管为70mm，对35KV母线热缩管为200mm，在绝缘套管上施加42KV/95KV的工频电压。
选型：选型
• 客户一般会提供这么几个信息
1.电压等级。2.铜排大小
关于电压等级:母排热缩管的电压等级一定要大于等于实际使用电压大小
关于铜排大小
提供的信息可能有这么几种
|
俗语 |
铜排规格 |
铜排截面大小 |
选择母排大小 |
|
100的铜排 |
100*10（方排） |
1000mm2 |
推荐Ф100 |
|
300平方的方排 |
60*5(方排) |
300mm2 |
推荐Ф60 |
|
1200平方的管型母线 |
Ф20的管排 |
1200mm2 |
推荐Ф30 |
|
20的管形母线 |
Ф20的管排 |
1200mm2 |
推荐Ф30 |
我公司已经有的母排热缩管第三方检测报告: ROHS；击穿强度。
