电机引出线绝缘套管选型核心是三个匹配，耐温匹配电机绝缘等级，击穿电压预留 3 至 5 倍裕度，材料性能匹配油污、振动、空间限制等现场工况。简单来说，105℃以内常规布线，黄蜡管与 PVC 套管成本优势明显；户外或者潮湿位置需要密封防水，优先选用双壁热缩管；F 级 155℃、H 级 180℃电机引出线，以及变频、油污、狭小空间工况，推荐使用玻纤管。

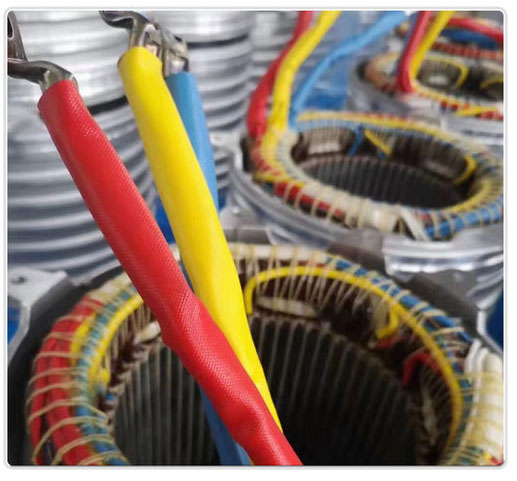

引出线是电机绝缘系统里很容易被忽视的环节，主要有三点原因。温度与振动叠加，绕组端部属于电机内部高温区域，同时持续承受电磁振动与启停冲击，引出线还要穿过机壳接入接线盒，沿途会产生摩擦与弯折。环境持续侵蚀，接线盒内部普遍存在油污、潮气与粉尘，一旦引出线外层绝缘磨损裸露，极易引发对地短路、匝间故障。失效成本不对称，套管在整体物料成本里占比很低，但套管一旦失效，带来的电机返修、产线停机甚至整车召回损失，是套管采购差价的数百上千倍。
工程实践里最常见的选型失误，就是套管耐温等级和电机绝缘等级不匹配，用 105℃的黄蜡管配套 H 级电机，套管往往会比绕组更早老化失效。本文整理电机引出线四类常用套管，统一对比各项性能，给出分场景选型方案。

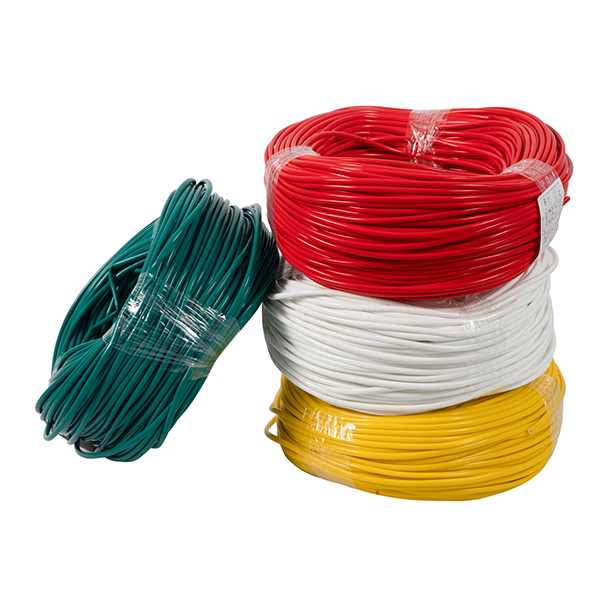

黄蜡管，型号 2715 聚氯乙烯玻璃纤维漆管，采用无碱玻璃纤维编织成管，再浸涂改性聚氯乙烯树脂塑化制成，是国内应用量最大的传统绝缘漆管。长期使用温度 105℃，属于 A 级绝缘，主流厂家参数保持一致，部分厂商标注更高耐温指标，采购时需要以第三方检测报告为准。击穿电压中值 2.5kV，常规规格覆盖 1.5 至 5kV。产品优势为质地柔软有弹性、价格低廉、采购渠道成熟。使用局限在于耐温上限由 PVC 涂层决定，高温环境下涂层会快速硬化开裂，不适合 F、H 级电机绕组端部使用。
普通 PVC 套管同样为 105℃耐温等级，没有玻纤编织层增强，机械强度与挺括性弱于黄蜡管，多用于家电、仪器仪表内部布线这类低机械应力场景。
热缩管分为单壁与双壁两种，外层为辐射交联聚烯烃材质，双壁管内层复合热熔胶。单壁 PE 热缩管长期耐温约 105℃，交联聚烯烃双壁管工作温度区间为 - 45℃至 125℃，透明款长期耐温 105℃。额定电压常见 600V，击穿强度不低于 15kV/mm，遵循 IEC 60243 标准。优势是加热收缩后可以紧密贴合线缆，双壁管受热后内层热熔胶融化填满缝隙，实现防水防潮，还可以通过颜色做线路标识。使用局限是施工需要热风枪或者烘箱，定子槽等狭窄区域操作不便，内层热熔胶软化点大多在 80 至 95℃，长期工作温度受胶层限制，不适合长期处于高温区域的引出线防护。
玻纤管分为硅树脂涂层和硅橡胶涂层两条技术路线，基材均为无碱玻纤编织。硅树脂玻纤管使用硅树脂浸渍热固化工艺，工作温度 - 40℃至 200℃，短时可承受 260℃高温，击穿电压 1.2 至 4kV，质地偏硬挺括，阻燃等级 UL1441 VW-1。硅橡胶玻纤管采用硅橡胶涂覆或者挤出硫化工艺，工作温度同样为 - 40℃至 200℃，击穿电压最高可达 7kV，双层复合结构，柔软耐油、抗振动。两类玻纤管的优势是耐温范围覆盖 F、H、N 级电机，耐压规格齐全，适配自动化穿管产线。短板是单价高于黄蜡管，裁切工艺要求高，劣质产品裁切后容易散丝掉粉，污染绕组。
黄蜡管长期耐温 105℃，耐压中值 2.5kV，密封防水能力弱，施工方式为直接穿套，材质柔软耐振动，成本低，适用于 A 级及以下布线场景。
普通 PVC 套管长期耐温 105℃，耐压水平和黄蜡管接近或者更低，密封防水能力弱，直接穿套施工，柔软性与抗振动表现一般，成本低，多用于家电、仪表内部布线。
双壁热缩管长期工作温度受热熔胶限制，实际稳定工作区间 90 至 105℃，整体温度范围 - 45℃至 125℃，额定电压 600V，密封防水性能优异，需要加热收缩施工，收缩完成后管体偏硬，成本中等，多用于端子与接头防护。
硅树脂、硅橡胶玻纤管长期耐温可达 200℃，硅树脂款短时耐受 260℃，耐压区间 1.2 至 7kV，编织结构不具备密封能力，直接穿套施工，硅橡胶款柔软抗振性能突出，成本偏高，适配 F、H、N 级电机以及变频工况。
第一步确认电机绝缘等级。GB/T 11021 对应 IEC 60085 标准，绝缘耐热等级分为 Y 级 90℃、A 级 105℃、E 级 120℃、B 级 130℃、F 级 155℃、H 级 180℃及更高等级。B 级及以下常规布线，黄蜡管基本可以满足需求且成本更优。F 级及以上电机，套管耐温等级必须同步提升，优先选用玻纤管。行业现状来看，高效电机普遍采用 F 级绝缘，按照 B 级温升校核，起重设备、高温环境使用的特种电机大多选用 H 级绝缘。
第二步核算电压裕度。套管标注的击穿电压是实验室破坏性测试数值，不等于长期工作电压。工程经验要求击穿电压不低于电机最高工作电压的 3 至 5 倍。380V 工频引出线，选用 1.5 至 2.5kV 击穿规格即可；变频驱动存在高频电压尖峰或者环境潮湿时，建议选用 4kV 及以上规格；800V 高压平台引出线，行业普遍按照 7kV 击穿电压做保障。
第三步判断密封需求。户外端子、接线盒进线口、潮湿位置，双壁热缩管依靠热熔胶密封的方案优势明显。纯高温绝缘部位选用玻纤管。两种产品并不冲突，玻纤管承担主体绝缘，搭配热缩管封端，是户外电机接线盒非常成熟的组合方案。
第四步评估空间与施工条件。定子槽内与绕组端部空间狭小，尽量规避现场加热收缩作业。自动化产线批量穿管，优先选用抗撕裂、裁切不掉粉的玻纤管。
第五步验证材料相容性。套管和聚酯、聚氨酯、聚酰亚胺等漆包线漆膜长期接触，需要确认材料之间不会发生溶胀或者化学反应，采购前向供应商索取相容性测试报告。
第一，黄蜡管配套 H 级电机。绝缘材料寿命遵循超温减半规律，A 级材料工作温度每超出限值约 8℃，使用寿命大致减半，H 级材料阈值约 12℃。105℃的套管安装在 180℃绕组端部，最先失效的往往就是套管。
第二，只比对工作电压，忽略击穿电压裕度。3 至 5 倍裕度是工程经验值，舍弃裕度等于把绝缘系统运行在极限状态。
第三，单壁热缩管当作密封件使用。没有热熔胶内层的单壁管，收缩之后依旧无法防水，潮湿场景必须选用带胶双壁款。
第四，内径与壁厚随意选型。内径选型按照线束外径预留 10% 至 20% 装配余量，耐压等级越高对应壁厚越厚，依靠减薄壁厚压缩成本，会直接削减绝缘安全裕度。
第五，混淆收缩温度和长期工作温度。双壁热缩管完全收缩需要约 125℃环境，但长期工作温度受内层热熔胶限制，两个温度指标不能等同看待。
Q1：黄蜡管和玻纤管外观相近，采购时怎么快速区分？ A1：重点查看涂层材质与耐温标识，黄蜡管采用 PVC 树脂浸渍，长期耐温 105℃；玻纤管为硅树脂或者硅橡胶涂层，长期耐温 200℃。采购时可以要求供应商提供材质说明与热老化测试报告，也可以取样做高温烘烤对比，样品放置 180℃环境数小时，黄蜡管涂层会明显硬化变色。
Q2：380V 电机引出线，是否一定要选用 4kV 玻纤管？ A2：不一定。常规工频 380V 工况，1.5 至 2.5kV 击穿电压规格就可以满足；变频驱动或者潮湿环境建议升级至 4kV 以上，最终选型参考系统过电压水平和安全裕度要求。
Q3：变频电机引出线为什么要单独评估？ A3：变频器输出的高频脉冲会在引出线上叠加重复电压尖峰，叠加绕组端部高温作用，对套管耐压裕度与耐温等级同时提出更高要求。常规 105℃套管在这类工况老化速度明显加快，推荐选用硅橡胶玻纤管，并提升耐压等级校核。
Q4：玻纤管和热缩管可以组合使用吗？ A4：可以，也是行业常用方案。典型搭配是玻纤管承担主体绝缘与耐高温防护，端部和接头位置使用双壁热缩管密封防潮，多用于户外电机接线盒与潮湿环境接线防护。
沃尔兴同时布局玻纤管与热缩管两大产品线，可针对同一项目不同部位配套供货。
玻纤管系列包含硅树脂玻纤管 NS-GF200RES，工作温度 - 40℃至 200℃，击穿电压 1.2 至 4kV，阻燃 UL1441 VW-1，适配常规 H 级电机、家电与电热制品。硅橡胶玻纤管 NS-GF200RUB 采用双层结构，击穿电压最高可达 7kV，适配高要求工业电机与变频设备。新能源专用款 NS-GF200RUB-W 保障 7kV 击穿电压，适配 800V 扁线电机与储能变流器。
