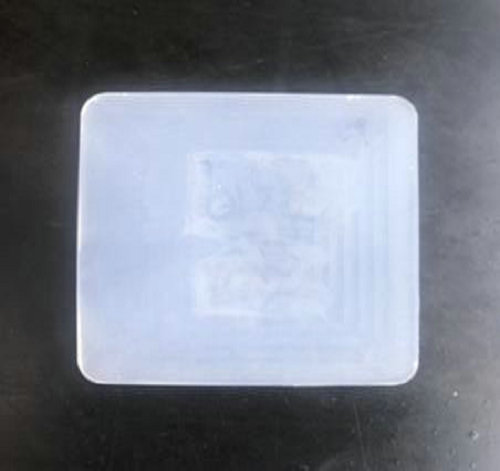

| 老化前 |
| 样品名称： 氟橡胶热缩管（Φ12.7） |
| 生产批号: 20170128 |
| 检验类别: 自主检验 |
| 样品来源: 自主生产 |
| 数 量： 五件 |
| 测试项目： 拉伸强度 、断裂伸长率 |
| 检测环境： 温度 23℃ 、湿度：50% |
| 实验设备： CTM2500 万能拉伸试验机、平板硫化机 |
| 实验日期： 20170203 |
| 序号 | 测试项目 | 测试方法 | 测试指标 | 测试结果 |
| 1 | 拉伸强度 | ASTM D 638 | ≥8.2Mpa | 12.2Mpa |
| 2 | 断裂伸长率 | ASTM D 638 | ≥250% | 410% |

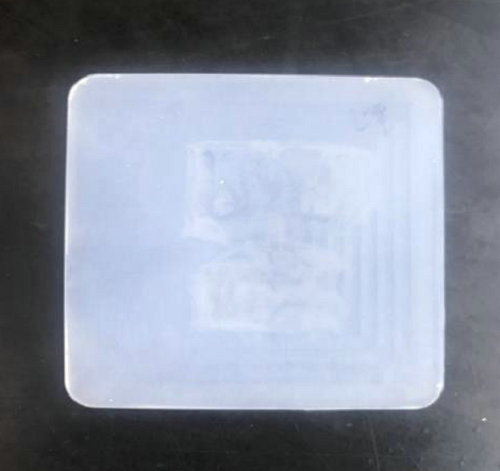

| 老化后 |
| 老化条件： 250℃×168h |
| 样品名称： 氟橡胶热缩管 |
| 生产批号: 20170128 |
| 检验类别: 自主检验 |
| 样品来源: 自主生产 |
| 数 量： 五件 |
| 测试依据： 根据实验标准 |
| 测试项目： 拉伸强度 、断裂伸长率 |
| 检测环境： 温度 23℃、湿度：50% |
| 实验设备： CTM2500 万能拉伸试验机、平板硫化机 |
| 实验日期： 20170203 |
| 序号 | 测试项目 | 测试方法 | 测试指标 | 测试结果 |
| 1 | 拉伸强度 | ASTM D 638 | ≥8.2Mpa | 9.3Mpa |
| 2 | 断裂伸长率 | ASTM D 638 | ≥200% | 320% |
关注官方微信服务号
