当前位置：

安全带如何选择热缩管及加工建议

文章出处：原创责任编辑：admin 作者：Volsun 人气：发表时间：2019-12-27 09:55
【大中小】

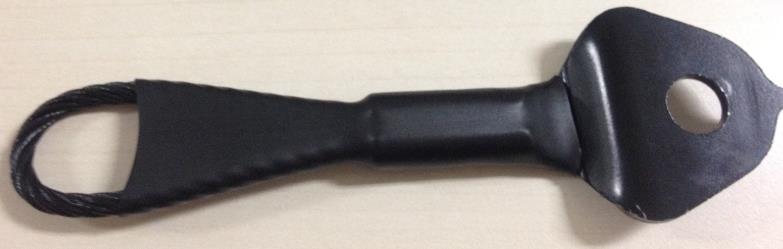

安全系统上，能使用到的除了相应的电控系统里的线束，主要能用到热缩管的就是安全带锁扣，而且一般使用单壁热缩管，那是不是随便一个热缩管就可以可以呢？并不是。

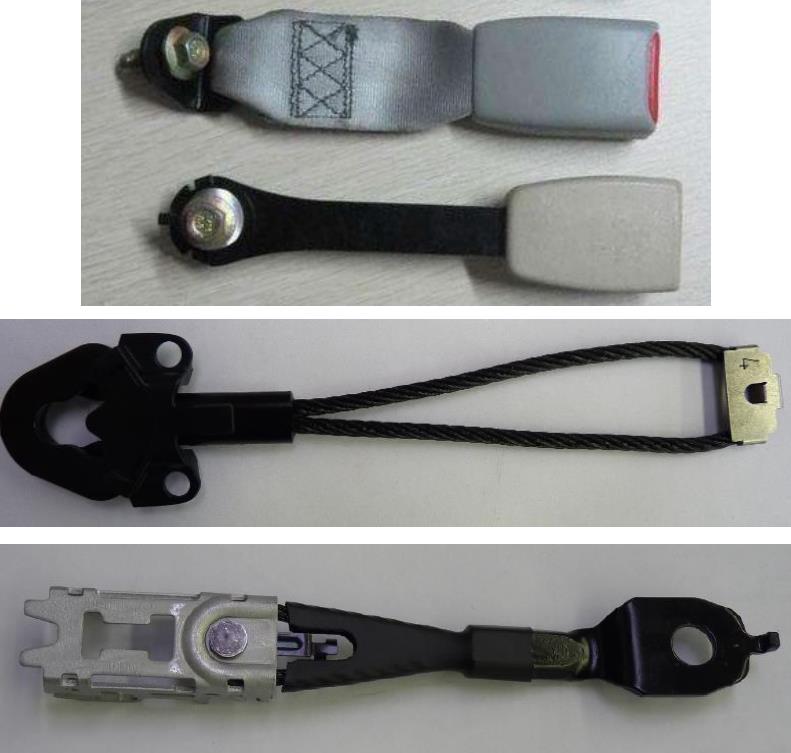

安全带锁扣，常见的结构就两种，一种是直接一块完整的金属片连接，一种是钢丝绳弯折后连接，因此也带来热缩管选择上的差异。

先来说热缩管选择上，针对第一种金属片的结构，通常样件各段的宽度差异不大，因此选择热缩管时可以优先选择与宽度解决的尺寸，降低成本，然后金属片也有另一特点，加热过程中，热缩管容易在没有完全回缩的状态下贴附金属面，导致形成不均匀的皱纹，造成外观不良；

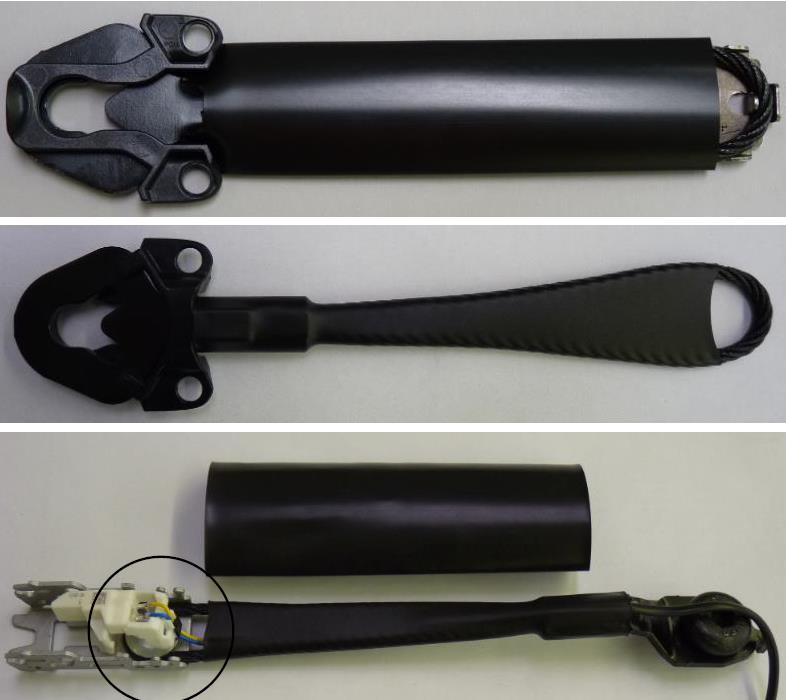

对于第二种钢丝的结构，大部分情况下，各段会形成较大的宽度差，因此需要有较大内径的热缩管，同时要求收缩比高，这样才能有效包裹住最小截面处，另外钢丝弯曲处的弯曲圆弧较大，又要求热缩管热缩后能包裹使之宽度压缩窄，因此对热缩管强度也有要求。

热缩管的加工方面，常常会出现两个问题：一个是热缩管不均匀，形成褶皱；一个是热缩管破管。

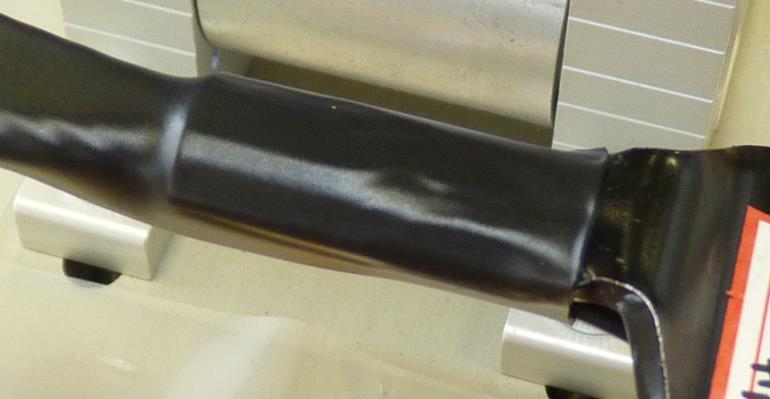

针对褶皱问题，一方面在热缩管的选择上，有些纯 PE 的材料，最容易形成褶皱，如果是一些添加填料的热缩管，或者含有 EVA 或者橡胶成分的热缩管，则不会出现这种情况，如果热缩管材质不做调整的情况下，可以通过延长加热时间或者金属件预热处理来消除褶皱现象。
