双壁热缩端帽
产品介绍
双壁热缩端帽由辐射改性聚烯烃和内层热熔胶构成，包括黑色和透明两种，黑色外层阻燃，透明端帽可以透过视接头内部，专用于电力导线端头的机械和环境保护。
产品特点
热缩倍率：4:1
收缩温度：125℃～200℃
使用温度：-45℃～+125℃
阻燃等级：外层自熄（黑色）
环保标准：RoHS
标准颜色：黑，其他颜色可定做
外层聚烯烃技术指标
|
性能 |
指标 |
测试方法/条件 |
|
拉伸强度 |
≥10.4MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥200% |
ASTM D 2671 |
|
热老化后拉伸强度 |
≥7.3MPa |
UL224 224℃×168h |
|
热老化后断裂伸长率 |
≥100% |
UL224 224℃×168h |
|
纵向变化率 |
-8%～+8% |
ASTM D 2671 |
|
阻燃性 |
外层30s自熄 |
SAE-AMS-DTL-23053/5 |
|
击穿强度 |
≥15kV/mm |
IEC 60243 |
|
体积电阻率 |
≥1*1014Ω.cm |
IEC 60093 |
热熔胶技术指标
|
性能 |
指标 |
测试方法/条件 |
|
吸水率 |
＜0.2% |
ASTM D 570 |
|
软化点 |
90±5℃ |
ASTM E 28 |
|
剥离强度（PE） |
120N/25mm |
ASTM D 1000 |
|
剥离强度（AL） |
80N/25mm |
ASTM D 1000 |

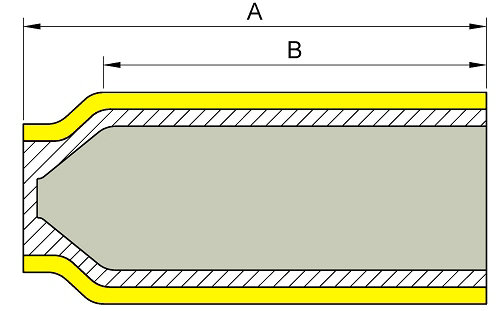

结构示意图
产品规格表
|
型号 |
规格 |
标准长度（mm） |
供货内径（mm） |
全缩后尺寸(mm) |
||||
|
A |
B |
内径d |
总壁厚w1 |
外层厚度w2 |
胶层壁厚w3 |
|||
|
CAPS -1 |
Φ3.2 |
37.0±2.0 |
28.0±2.0 |
≥3.2 |
≤0.8 |
1.20±0.30 |
0.64±0.20 |
0.56±0.20 |
|
CAPS -2 |
Φ4.8 |
37.0±2.0 |
28.0±2.0 |
≥4.8 |
≤1.3 |
1.52±0.30 |
0.76±0.20 |
0.76±0.20 |
|
CAPS -3 |
Φ6.4 |
37.0±2.0 |
28.0±2.0 |
≥6.4 |
≤1.52 |
1.91±0.30 |
1.00±0.20 |
0.91±0.20 |
|
CAPS -4 |
Φ9.5 |
38.1±2.0 |
25.0±2.0 |
≥9.5 |
≤2.0 |
2.08±0.30 |
1.08±0.20 |
1.00±0.20 |
|
CAPS -5 |
Φ12.7 |
38.1±2.0 |
25.0±2.0 |
≥12.7 |
≤2.41 |
2.54±0.30 |
1.30±0.20 |
1.24±0.20 |
