MT-VLD 德标无卤低烟高阻燃标识卡
【产品介绍】
为高铁、地铁和城轨动车组的线缆标识特殊要求设计，采用环保聚烯烃材料制成。使用标准扎线的方式捆绑在电缆或者线束上，主要应用在机车行业对可靠性要求高的大直径线缆线束的对接口、线路走向的标识。特别适用于维护性不卸电负荷线缆接口的标识，达到永久标识的效果。符合ASTM D 2671 B法的要求，满足德国DIN 5510、英国BS 6853标准。产品的阻燃性、烟密度和烟毒指数等理化电气性能符合国际机车标准。产品印字的耐擦、耐磨性能优异，即使遇到清洗剂或军用燃油的侵蚀，色码牢固性仍然符合美国军标SAE-AS 81531和MIL-STD-202F/215J的要求，保持永久性标识效果。
【产品特点】
1、无卤低烟材料，是动车组、轨道交通、航空航天和舰艇船舶的首选
2、无须断开电气回路，实现不停机安装、拆卸和维修
3、只用标准扎线，无须额外工作，操作简便
4、标准耐温等级，额定温度125℃
5、极高阻燃性，极低烟毒指数，符合国际机车标准
6、环保性能符合欧盟RoHS标准和SONY SS-00259标准
7、高温不熔、低温不脆，耐刮擦、耐磨，永久性标识
8、任意印字，电脑设定字符和商标图案
【技术指标】
|
性能 |
指标 |
测试方法/条件 |
|
||
|
项目 |
单位 |
状态 |
|
||
|
拉伸强度 |
Mpa |
老化前 |
≥10.3 |
ASTM G 154,MIL-DTL-23053E |
|
|
热老化/泡溶剂后/紫外线老化 |
≥6.9 |
|
|||
|
断裂伸长率 |
% |
老化前 |
≥200 |
|
|
|
热老化/泡溶剂后 |
≥100 |
|
|||
|
正割模量 |
Mpa |
老化前 |
＜173 |
ASTM D 882 |
|
|
耐电压 |
V |
老化前/老化后 |
2500V，60秒不击穿 |
IEC 243,ASTM G 154 |
|
|
击穿强度 |
MV/m |
老化前 |
≥19.7 |
|
|
|
热老化/泡溶剂后/紫外线老化 |
≥15.8 |
|
|||
|
体积电阻率 |
Ω.cm |
老化前 |
≥1014 |
IEC 93 |
|
|
介电常数 |
- |
老化前 |
- |
ASTM 150 |
|
|
吸水率 |
- |
老化前 |
≤1.0 |
ASTM 570,23℃,24h |
|
|
裸铜腐蚀性 |
- |
老化前 |
无腐蚀 |
23℃,Rh 95±5%,24h |
|
|
热冲击 |
- |
老化前 |
无裂纹、无粘流、无滴落 |
绕规定轴径，225℃,4h |
|
|
冷弯柔性 |
- |
老化前 |
无裂纹 |
绕规定轴径，-30℃,1h |
|
|
阻燃性 |
- |
老化前 |
DIN 5510，S3 |
DIN 5510-2 |
|
|
烟密度 |
- |
老化前 |
≤0.017 |
DIN 5510-2 |
|
|
毒性指数 |
- |
老化前 |
≤1 |
BS 6853:1999附录B |
|

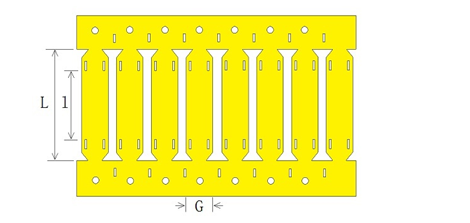

【结构示意图】
【产品规格表】
|
订货代码 |
卡片宽度G（mm） |
卡片长度L（mm） |
可打字范围 |
应用线缆外径范围（mm） |
|
|
高度G |
长度l |
||||
|
MT-VLD-10.4-45/4- |
10.4 |
45 |
10.4 |
25 |
5.08～12.7 |
|
MT-VLD-10.4-53/4- |
10.4 |
53 |
10.4 |
33 |
5.08～12.7 |
|
MT-VLD-10.4-64/4- |
10.4 |
64 |
10.4 |
44 |
5.08～12.7 |
|
MT-VLD-10.4-76/6- |
10.4 |
76 |
10.4 |
56 |
5.08～12.7 |
|
MT-VLD-10.4-90/6- |
10.4 |
90 |
10.4 |
70 |
5.08～12.7 |
|
MT-VLD-15.0-45/4- |
15.0 |
45 |
15.0 |
25 |
12.7～19.1 |
|
MT-VLD-15.0-53/4- |
15.0 |
53 |
15.0 |
33 |
12.7～19.1 |
|
MT-VLD-15.0-64/4- |
15.0 |
64 |
15.0 |
44 |
12.7～19.1 |
|
MT-VLD-15.0-76/6- |
15.0 |
76 |
15.0 |
56 |
12.7～19.1 |
|
MT-VLD-15.0-90/6- |
15.0 |
90 |
15.0 |
70 |
12.7～19.1 |
|
MT-VLD-20.3-45/4- |
20.3 |
45 |
20.3 |
25 |
19.1～25.4 |
|
MT-VLD-20.3-53/4- |
20.3 |
53 |
20.3 |
33 |
19.1～25.4 |
|
MT-VLD-20.3-64/4- |
20.3 |
64 |
20.3 |
44 |
19.1～25.4 |
|
MT-VLD-20.3-76/6- |
20.3 |
76 |
20.3 |
56 |
19.1～25.4 |
|
MT-VLD-20.3-90/6- |
20.3 |
90 |
20.3 |
70 |
19.1～25.4 |
|
MT-VLD-25.4-45/4- |
25.4 |
45 |
25.4 |
25 |
25.4以上 |
|
MT-VLD-25.4-53/4- |
25.4 |
53 |
25.4 |
33 |
25.4以上 |
|
MT-VLD-25.4-64/4- |
25.4 |
64 |
25.4 |
44 |
25.4以上 |
|
MT-VLD-25.4-76/6- |
25.4 |
76 |
25.4 |
56 |
25.4以上 |
|
MT-VLD-25.4-90/6- |
25.4 |
90 |
25.4 |
70 |
25.4以上 |
标准颜色：黄、白
【包装规格表】
|
序号 |
订货规格 |
包装（片/卷） |
|
|
210纸盒 |
146纸盒 |
||
|
1 |
10.4*45 |
2000 |
250 |
|
2 |
10.4*53 |
2000 |
250 |
|
3 |
10.4*64 |
2000 |
250 |
|
4 |
10.4*76 |
2000 |
250 |
|
5 |
10.4*90 |
2000 |
250 |
|
6 |
15.0*45 |
1500 |
250 |
|
7 |
15.0*53 |
1500 |
250 |
|
8 |
15.0*64 |
1500 |
250 |
|
9 |
15.0*76 |
1500 |
250 |
|
10 |
15.0*90 |
1500 |
250 |
|
11 |
20.3*45 |
1000 |
250 |
|
12 |
20.3*53 |
1000 |
250 |
|
13 |
20.3*64 |
1000 |
250 |
|
14 |
20.3*76 |
1000 |
250 |
|
15 |
20.3*90 |
1000 |
250 |
|
16 |
25.4*45 |
1000 |
250 |
|
17 |
25.4*53 |
1000 |
250 |
|
18 |
25.4*64 |
1000 |
250 |
|
19 |
25.4*76 |
1000 |
250 |
|
20 |
25.4*90 |
1000 |
250 |
