绝缘套管是电力系统中广泛使用的绝缘材料之一，其运行状况的好坏直接关系到电网的稳定与安全。

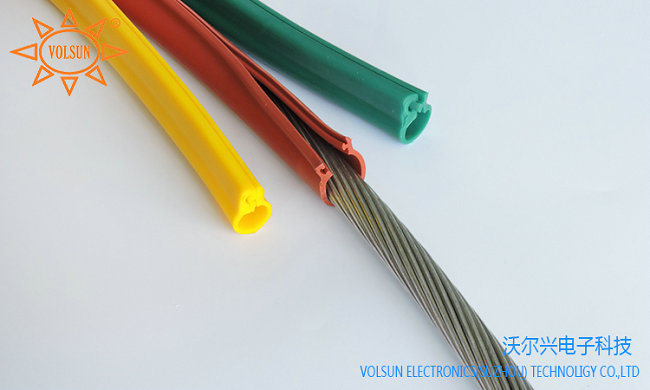

  但实践证明，常规的绝缘材料使用一定时间后都会出现因老化导致漏电起痕等问题。苏州沃尔兴电子科技有限公司以硅橡胶材料为外绝缘的卡扣式硅胶管。硅橡胶具有优异的电化性能，特别是其独一无二的憎水性和憎水迁移性、恢复性，更显示出其使用的优越性。其中，经补强且填充各种添加剂制作而成的高温硫化硅橡胶，凭其良好的耐大气老化性能、耐电晕和耐臭氧性，良好的耐漏电起痕及电蚀损性能，以及强憎水性和憎水迁移性、恢复性等比其它有机绝缘材料更优越的性能，在国内外已经经受了几十年的实际运行考验，成为国内外推荐外电网绝缘材料的首选材料，卡扣式硅胶管就是以绝缘硅橡胶为基材研发而成。

  造成绝缘套管老化的主要因素包括表面放电、紫外线、温度及污秽等，其中表面放电对绝缘套管性能的影响比较严重。表面放电主要包括电弧放电和电晕放电。干带电弧主要是在污湿环境下由泄露电流引发的；电晕放电则是由于金具、绝缘子设计安装不当或水珠污秽等畸变周围场强分布，以致超过了空气击穿场强而引起。电晕放电在轻度污秽或清洁条件下也会发生，并且这种放电持续时间很长、威胁更大。电晕放电使材料结构破坏，憎水性丧失，进一步引发电弧放电，使材料表面产生漏电起痕和电蚀损，导致其失去使用价值。这种电晕导致的材料老化是永久性的，绝缘套管故障会在短短的几年后发生，有的甚至是几个月内。针对现场中运行的绝缘套管来说，电晕放电现象十分普遍，电晕放电导致的绝缘套管老化时有发生。夜间通过图像增强仪对输电线的观察得知，在潮湿条件下，每条线路都会发生电晕放电，据黑龙江牡丹江电业局、河北衡水供电局、浙江送变电公司等地区的现场多次反映，在污湿环境下运行的合成绝缘子，经常在杆塔下听见“吱⋯吱⋯”的声音，这就是绝缘套管表面电晕放电发出的声音。贵州安顺地区运行3年多的绝缘套管，背光伞裙下表面明显变白，并伴随表面粗糙度明显增大；广东佛山运行5～6年的绝缘套管，在背光的伞裙下表面都呈轻微的粉化性痕迹。这些是电晕腐蚀合成绝缘套管表面而出现的老化现象。此外，金具端部的高场强引起空气电晕的电蚀老化将更为严重。天津电力局拆下的运行4～5年的220kV绝缘套管，在产品高压端的护套上出现颜色较深的电腐蚀现象；浙江兰窑线运行近4年的500kV绝缘套管，在产品高压端靠金具附近的护套上有明显电晕老化痕迹；浙江省从国外进口的多台复合绝缘设备就是因靠金属端部四周绝缘表面发生较深电蚀老化损坏而退出运行的。

  由此可见，由于电晕放电而引起的绝缘套管的老化问题已成为影响其实际使用寿命的一个重要因素，进而威胁到输变送电线路的稳定可靠运行。因此，针对性地开展电晕条件下硅橡胶老化特性的研究，探寻其老化机理，对于更好地研发出耐电晕优秀的卡扣式硅胶管，科学评估其使用寿命，指导材料配方改进等具有非常重要的理论意义和实践价值。
