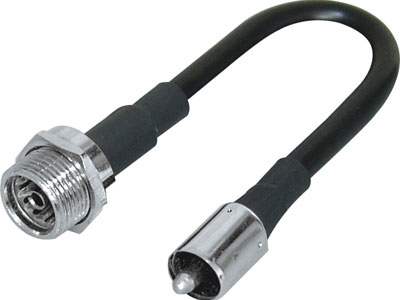

今天我们通过射频同轴连接器装接线缆的一般方法、步骤、使用工具和检查项目，来了解配接软性线缆及半刚性线缆的射频连接器过程中，哪些地方要用到热缩双壁管。
1、装接工具
1.1 软性线缆压接工具
线缆配套的软性线缆压线钳口可压接直径2.5~10.5毫米软线缆。适用于采用上述线缆的各类射频同轴连接器。
1.2 半刚性线缆装接工具
半刚性线缆装接工具适用于SMA射频同轴连接器装接SFT-50-2(RG405/U)及SFT-50-3(RG402/U)等半刚性电缆，其它各类射频同轴连接器装接半刚性线缆时可参照上述工具适用。
2、装接方法及步骤
2.1 软性线缆装接方法
A. 剥线：按产品图纸规定的尺寸剥线，用剥线钳工具或刀片剥线均可，但不得损坏线缆芯线、内外绝缘层和屏蔽层，同时准备好带胶热缩双壁管备用。
B. 焊接内导体：装上线夹和护线套，用熔点为+125°C以上的焊锡将内导体焊到线缆芯线上。注意不要把线缆绝缘层烫坏。
C. 压接外导体：用压线钳将线夹压夹成六方，使线缆屏蔽与外导体良好接触。
D. 装上热缩双壁管：用吹风枪均匀吹热风，视热缩双壁管收缩即可。
2.2 半刚性线缆装接方法和步骤
A. 剥线：按图纸规定和剥线尺寸，用车床或专用工具剥线。
B. 焊料：应采用熔点为+150°C以上的焊锡焊接外导体，熔点+125°C以上焊锡焊接内导体。
3、检查项目
装接好的线缆组件应做接触电阻、绝缘电阻、介质耐压试验，检查有无裸线外漏，接口处需用热缩双壁管密封防护。
