220KV绝缘护套

RUBNS-OLC 卡扣式硅橡胶绝缘护套管

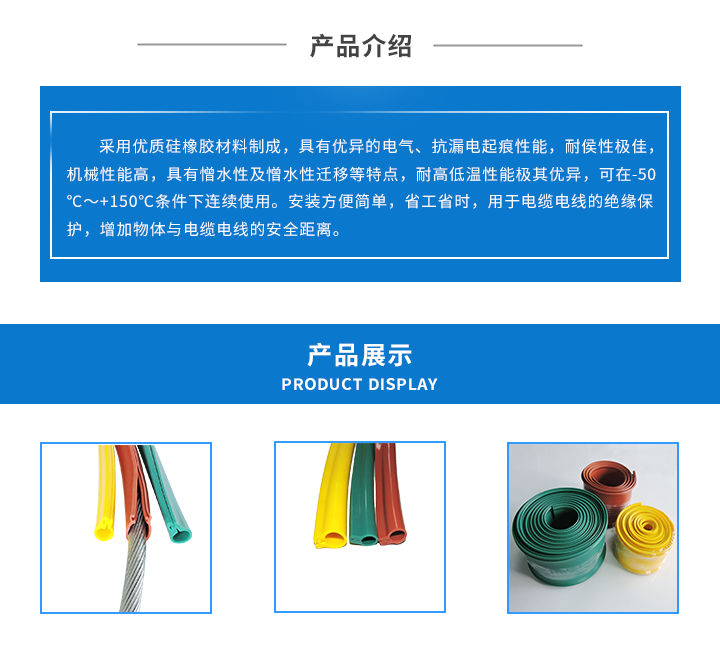

【产品介绍】
采用优质硅橡胶材料制成，具有优异的电气、抗漏电起痕性能，耐侯性极佳，机械性能高，具有憎水性及憎水性迁移等特点，耐高低温性能极其优异，可在-50℃～+150℃条件下连续使用。安装方便简单，省工省时。
【产品特点】
1、安装简捷，无需动火，停电施工时间短
2、柔软、耐折弯
3、使用寿命长，抗老化，耐腐蚀

【技术指标】

序号	检测项目	单位	标准要求	检测结果	试验方法
1	电气强度试验	kV/mm	≥20	22	GB/T 1408.1-2006
2	体积电阻率	Ω·cm	≥1×10¹⁴	2×10¹⁴	GB/T 1410-2006
3	介电常数		2～3	2.3	GB/T 1409-2006
4	邵氏硬度	度	70±5	71	GB/T 531
5	机械性能：				GB/T 528
5.1	老化前：
	抗张强度	MPa	≥4.0	5.5
	断裂伸长率	%	≥200	243
5.2	老化后(180℃×7d）：
	抗张强度变化率	%	±30	13
	断裂伸长率变化率	%	±30	-22
6	低温伸长率(-15℃×2h)	%	≥20	190	GB/T 2951.4-1997
7	低温柔韧性(-50℃×4h)	-	无裂纹	无裂纹	UL224-2004
8	高温抗开裂(155℃×2h)	-	无裂纹	无裂纹	GB/T2951.6-1997

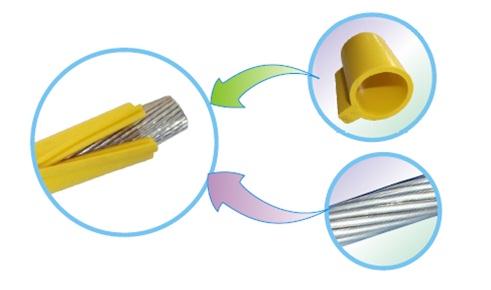

【结构示意图】

【LG型铝绞线适用产品选型表】

标称截面积(mm²)	外径(mm)	对应绝缘护套管规格(mm)
50	9.00	Ф12
70	10.80	Ф12
95	12.48	Ф17
120	14.25	Ф17
150	15.75	Ф20
185	17.50	Ф20
210	18.75	Ф24.2
240	20.00	Ф24.2
300	22.40	Ф24.2
400	25.90	Ф30
500	29.12	Ф32
630	32.67	Ф35
800	36.90	Ф39.8

【LGJ型钢芯铝绞线、LGJF防腐钢芯铝绞线适用产品选型表】

标称截面积(mm²)	外径(mm)	对应绝缘护套管规格(mm)
35	--	Ф12
50	--	Ф15.6
70/10	11.4	Ф17
70/40	13.6	Ф17
95/15	13.61	Ф17
95/20	13.87	Ф17
95/55	16	Ф17
120/7	14.5	Ф20
120/20	15.07	Ф20
120/25	15.74	Ф20
120/70	18	Ф20
150/8	16	Ф20
150/20	16.67	Ф20
150/25	17.1	Ф20
150/35	17.5	Ф20
LGJJ-120	15.5	Ф20
LGJJ-150	17.5	Ф20
LGJQ-150	16	Ф20
185/10	18	Ф24.2
185/25	18.9	Ф24.2
185/30	18.88	Ф24.2
185/45	19.6	Ф24.2
210/10	19	Ф24.2
210/25	19.98	Ф24.2
210/35	20.38	Ф24.2
210/50	20.86	Ф24.2
240/30	21.6	Ф24.2
240/40	21.66	Ф24.2
240/55	22.4	Ф24.2
LGJJ-185	19.6	Ф24.2
LGJJ-240	22.4	Ф24.2
LGJQ-185	18.4	Ф24.2
LGJQ-240	21.6	Ф24.2
400/20	26.91	Ф32
400/25	26.64	Ф32
400/35	26.82	Ф32
400/50	27.63	Ф32
400/65	28	Ф32
400/95	29.14	Ф32
500/35	30	Ф32
500/45	30	Ф32
500/65	30.96	Ф32
800/55	38.4	Ф39.8
800/70	38.58	Ф39.8
800/100	38.58	Ф39.8

【电压等级与壁厚对应表】

电压等级	≤10KV	≤35KV	≤110KV	≤220KV
对应壁厚	2.0±0.3mm	2.6±0.4mm	4.0±0.5mm	6.0±1.0mm
